X10 – Le système domotique de Marmitek via câblage électrique

X10 est un système de la marque Marmitek utilisant le câblage électrique existant de votre maison pour communiquer. Il utilise les signaux courants porteurs entre des émetteurs et des récepteurs.

X10 peut donc piloter tous les appareils reliés aux circuits électriques de votre maison. Il existe trois différents types de composant Marmitek X-10 : les transmetteurs, les modules et les transmetteurs. Pour les non initiés, tout cela peut sembler compliquer et ressembler à du charabia. Je vais donc vous expliquer à quoi correspond cette technologie. Vous verrez qu’elle est particulièrement pratique et utilise à celles et ceux qui n’ont pas envie de tout refaire chez eux.

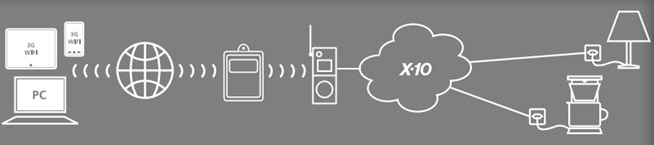

Le X10 s’appuie donc sur le réseau électrique et des appareils dédiés. Les émetteurs vont envoyer les commandes, les récepteurs vont recevoir et exécuter les ordres et enfin, les contrôleurs servent de support de programmation et envoient également des commandes X10. L’information qui est envoyée à travers le courant secteur alternatif (du 230 V ou 120 V en fonction du pays de l’installation) de façon codée. Il est transmis sur une fréquence de 120 kHz à chaque passage à zéro du courant alternatif du secteur. Pareil, il peu y avoir des différences dans certains pays, avec l’utilisation de fréquences 50 Hz ou 60 Hz.

Le protocole X10 est composé de paquets de 4 bits que l’on appel « house » (c.a.d. code « maison » de A à P) suivis de 4 bits que l’on appel « unit » (c.a.d. code « unité » de 1 à 16) enfin suivi de 4 bits commande. Au total cela offre donc de très nombreuses possibilités d’adressage pour chacun des modules domotique; 256 possibilités pour être précis. Comme souvent, pour pallier à tout échec, le signal est envoyé plusieurs fois.

Voila pour l’explication du protocole et son fonctionnement. Mais comme tout protocole, il a des défauts et donc des inconvénients. Ce protocole a quelques problèmes de sécurité (faille par l’accès à une partie de l’installation électrique), il est incompatible avec des produits internationaux, aucun accusé de réception des ordres émis n’a été prévu, il est sensible a bon nombre de signaux envoyé par les appareils électroniques modernes, etc.

On voit donc que si ce le protocole X10 est tout à fait intéressant, comme pour toute solution domotique, il n’y a malheureusement pas de solution miracle sans faille. Pour terminer, voici deux cas pratiques d’utilisation du protocole X10. Regardez :
